奧運會關于籃球、排球場地照明標準

位置

照度

照度平均值（最小值）

E_v.cam.min

E_h.ave

水平方向

垂直方向

(見注2)

E_min/E_max

E_min/E_ave

E_min/E_max

E_min/E_ave

觀眾（C1號攝像機）

見比值表

0.3

0.5

E_h.ave.FOP/E_{v.ave.FOP.FOP}

≥75和≤1.5

E_h.ave.TPA/E_v.ave.TPA

≥0.5和≤0.2

E_h.ave.TPA/E_v.ave.FOP

0.5~0.7

計算點四個面E_v最小值與最大值的比值

≥0.6

E_{v.ave.CI.spec}/E_v.ave.CI.fop

≥0.1和≤0.2

E_v.min.TRZ

E_v.ave.FOP

照度梯度

UG-FOP(1m)

≤20%

UG-TPA(4m)

≤10%

UG-觀眾席（主攝像機方向）

≤20%

光源

CPI Ra

≥90

T_k

5600K

相對于個頂攝像機的眩光等級GR

≤40

注：1.關于攝像機的位置，由電視轉播公司確定。

    2.E_v.min為任意一點的最小值，而非最小平均值。

    3.觀眾席--前12排坐姿高度傾斜計算平面，12排以后的照度平均遞減。

    4.比賽場內與場地四周垂直相交的四個平面上任何一點的E_v.min與E_v.max與之比值應等于或大于0.6。

    5.奧運會期間該照度為最低照度。

    6.縮寫與定義：

      FOP: 主賽區，指雙邊線及端線范圍內的區域。

      TPA: 這個比賽場地，包括場地外的緩沖區域。

      Cam: 攝像機，C1號攝像機為主攝像機。

      AMZ: 投球線及端線的區域。

     Spec: 觀眾席。

     隔離區：觀眾席護欄與場地之間的區域。

三.布燈方式：

排球館照明布燈方式主要采用直接照明燈具布置，直接照明燈具布置方式能充分發揮體育照明系統的效能，效率高，節能效果好，是目前世界范圍內的主流系統。其包括

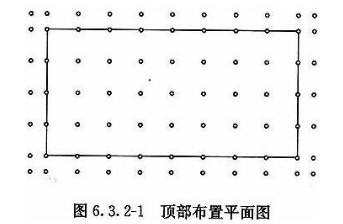

（1）頂部布置，即燈具布置在場地上方，光束垂直于場地平面的布置方式。宜選用對稱型配光的燈具，適用于主要利用低空間，對地面水平照度均勻度要求較高，且無電視轉播要求的體育館。圖：6-3-2-1

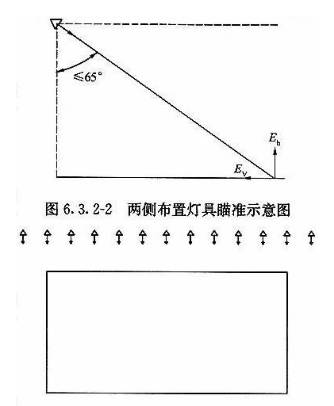

(2).兩側布燈宜選用非對稱型配光燈具，布置在馬道上，適用于垂直照度要求較高以及有電視轉播要求的體育館。兩側布燈時，燈具瞄準角不應大于65度。這廣泛應用于有電視轉播要求的體育館。布燈方式圖6.3.2-3,

                      燈具圖6.3.2-3

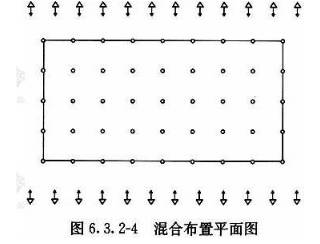

（3）混合布置宜選用多種配光形式的燈具，適用于大型綜合性體育館。燈具的布置方式見頂部布置和兩側布置。

（4）與直接照明系統相對應，間接照明燈具布置光線柔和，眩光控制好，但耗能大，其燈具向上照射，通過頂棚的反射光為場地進行照明。間接照明燈具布置宜采用具有中，寬光束配光的燈具，適用于層高，跨度大及頂棚反射條件好的建筑空間，不適用于懸吊式燈具的安裝馬道的建筑以及對眩光限制嚴格，有電視轉播要求的體育館。
