被稱之為“運動之母”的田徑是體育運動最古老的項目之一，也是奧運會金牌第一大戶。田徑包括徑賽和田賽兩大類，徑賽運動項目是以時間計算成績，田賽是以高度和遠度計算成績。還有一類是全能比賽，既包括徑賽也包括田賽。

標準的田徑場由外場和，中場及內場三部分組成。以跑道為界，跑道為中場，一般設9-10條跑道，每條跑道寬1.22~1.25米，跑道里面的空間為內場，包括中球場，供田賽或足球比賽使用。

一．  照明標準

表4.0.3-20運動項目：田徑                                                   B類

三．布置方式

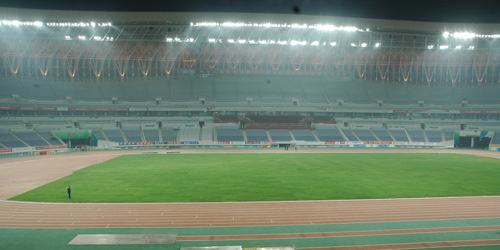

有電視轉播的田徑場則不同，通常這類場地觀眾容量較大，建筑等級較高，通常要舉行國際級比賽或國家級比賽。因些，體育照明不僅要考慮水平照度，還要衡量其垂直照度及其均勻度。

田徑場布燈方式包括四角布置，兩側布置---光帶布桿和多桿布置，混合布置和周圈布置。

四角布置：燈具以集中形式與燈桿結合布置在比賽場地四角

兩側布置：

1． 光帶布置：燈具與建筑馬道結合

2． 多桿布置：燈具與燈桿或燈塔相結合，以簇狀集中形式布置在場地兩側。

3． 混合布置：兩側布置和四角布置相結合的布置方式。

周圈布置：燈具沿場地上空均勻或非均勻的布置的在場地四周。

布燈位置：通常沿屋頂設置周圈馬道，在馬道上布燈。

四．照明配電

7.1.1  應根據照明負荷中斷供電可能造成的影響及損失，合理地確定負荷等級，并應正確的選擇供電方案。

1 甲級以上體育館、體育場、游泳館的比賽廳照明、主席臺照明、貴賓接待室照明、廣場照明和全部應急照明均應為一級負荷。

2 特級體育設施的比賽廳照明、主席臺照明、廣場照明和全部應急照明均應為特別重要負荷。

3 僅在比賽期間使用的照明宜設置單獨變壓器供電。

7.1.2  當電壓偏差或波動不能保證照明質量或光源壽命時,在技術經濟合理的條件下,可采用有載自動調壓電力變壓器、調壓器或?qū)Ｓ米儔浩鞴╇姟?/span>

7.1.3  氣體放電光源宜采用分散方式進行無功功率補償。照明負荷的計算功率因數可按照表7.1.3-1選?。?/span>

表7.1.3-1  常用光源功率因數

7.1.4  三相照明線路各相負荷的分配宜保持平衡，最大相負荷電流不宜超過三相負荷平均值的115%，最小相負荷電流不宜小于三相負荷平均值的85%。

7.1.5  特別重要的照明負荷，宜在負荷末級配電盤采用自動切換電源的方式，負荷較大時可采用由兩個專用回路各帶約50%的照明燈具的配電方式。

7.1.6  特級體育設施的比賽廳照明以及有電視實況轉播的比賽照明，宜由兩個相互獨立的電源同時供電，其備用電源的投入應滿足氣體放電光源在電源切換時不熄弧。

7.1.7  備用照明應由兩路電源或兩回路線路供電。當供電條件不具備兩個電源或兩回線路時，備用電源宜采用蓄電池組或帶有蓄電池的應急照明裝置。

7.1.8  備用照明作為正常照明的一部分同時使用時，其配電線路及控制開關應分開裝設。備用照明僅在事故情況下使用時，則當正常照明因故斷電，備用照明應自動投入工作。

7.1.9  4000座以上的體育館和15000座以上的體育場應預留多功能使用的備用電源回路。

7.1.10 在照明分支回路中應避免采用三相低壓斷路器對三個單相分支回路進行控制和保護。

7.1.11 為保證氣體放電燈的正常啟動，鎮流器至光源的線路長度不應超過該光源的允許值。

7.1.12 重要場所和負載為氣體放電燈的照明線路，其中性線截面應與相線規格相同。

7.1.13 為改善氣體放電光源的頻閃效應，宜將其同一或不同燈具的相鄰燈管（光源）分接在不同相別的線路上。

7.1.14 觀眾廳、比賽廳等的照明燈具，當網架或頂棚內設有人行檢修通道時，宜在每盞燈具處設置單獨的保護。

五．照明控制

7.2.1  甲級以上體育館、體育場、游泳館的比賽廳照明應設置集中控制系統并設于專用控制室內，通過控制室觀察窗應能直接觀察到主席臺、比賽場地和不低于75%的照明燈具。

7.2.2  比賽照明控制系統應具備以下功能：

1 可以對全部比賽廳照明燈具進行任意編組和控制；

2 控制主機內應能預置不少于4個不同的照明場景編組方案；

3 在集中控制屏上顯示全部比賽廳照明燈具的工作狀態；

4 在集中控制屏上顯示主供電源和備用電源的電氣參數；

5 在集中控制屏上顯示各分支路干線的電氣參數；

6 電源、配電系統和控制系統出現故障時發出聲光故障報警信號；

7.2.3  特級體育設施的照明控制系統宜具備以下功能：

1 可根據電源的參數變化發出指令調節照明配電系統的電氣參數，以保證穩定的照明效果并延長光源和電器附件的使用壽命；

2 對部分燈具配備調光功能，以滿足不同的功能需求；

3 對部分燈具配備軟啟動功能，延長光源和電器附件的使用壽命；

4 自動監測系統諧波，并輸出控制信號；

5 系統運行記錄。

7.2.4  照明控制系統宜采用電子計算機作為控制主機并采用總線式控制網絡。

7.2.5  照明控制分組宜符合下列要求：

1 控制回路分組不僅要滿足不同比賽項目的要求，同時要滿足不同照度要求時的合理分配；

2 當比賽場地有自然光照明時，控制回路分組方案應與其協調；

3 每個分支回路照明裝置數量不宜超過8個，且單相電流不宜超過30A；

4 不同分支回路不宜附設在同一線管內。
