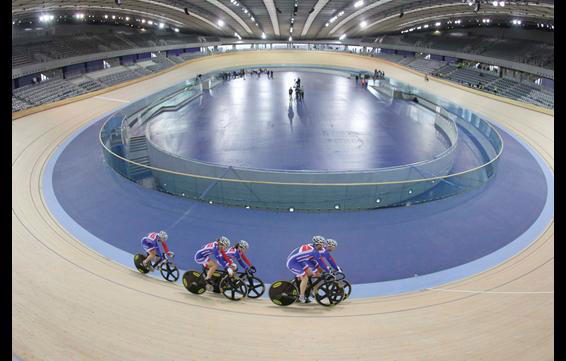

自行車運動分為場賽，公路賽，山地賽和小輪車賽。其中，公路賽，山地賽和小輪車賽通常在白天進行，不需要體育照明。場地自行車賽則不同，通常在專用的自行車館或?qū)Ｓ玫膱龅厣吓e行場地賽，車場為橢圓盆形，外道高，內道低，彎道坡度達25~45度。賽道對剛度，硬度要求較高，通常用硬木，水泥，或瀝青筑造而成。賽道寬5~9米，賽道周長500，333.33和250米，國際標準場地周長為333.33和250米。所用自行車為專用自行車，重量較輕，死飛輪，無變速裝置和車閘。
照明標準
|
場地自行車照明標準 |
|||||||||||||
|
等級 |
使用功能 |
照度 |
照度均勻度 |
光源 |
眩光指數GR |
||||||||
|
Eh |
Evmai |
Evaux |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) |
||||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 |
||||||||
|
Ⅰ |
訓練和娛樂活動 |
200 |
— |
— |
— |
0.3 |
— |
— |
— |
— |
≥65 |
≤35 |
≤55 |
|
Ⅱ |
業余比賽、 專業訓練 |
500 |
— |
— |
0.4 |
0.6 |
— |
— |
— |
— |
≥65 |
≤35 |
≤50 |
|
Ⅲ |
專業比賽 |
750 |
— |
— |
0.5 |
0.7 |
— |
— |
— |
— |
≥65 |
≤35 |
≤50 |
|
Ⅳ |
TV轉播國家、國際比賽 |
— |
1000 |
750 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≥80 |
≤35 |
<50 |
|
Ⅴ |
TV轉播重大、國際比賽 |
— |
1400 |
1000 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≥80 |
≤35 |
≤50 |
|
Ⅵ |
HDTV轉播重大、國際比賽 |
— |
2000 |
1400 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≥90 |
≤35 |
≤50 |
|
— |
TV應急 |
— |
750 |
— |
0.5 |
0.7 |
0.3 |
0.5 |
— |
— |
≥80 |
≤35 |
≤50 |
|
注：1.賽道上應有良好的照明均勻度，應避免對騎手造成眩光。 |
|||||||||||||
|
2.賽道終點應有足夠的垂直照度以滿足計時設備的要求。 |
|||||||||||||
|
3.賽道表面應采用漫射材料以防止反射眩光。 |
|||||||||||||
|
4.室外場地V等級Ra和Tcp的取值應與Ⅵ等級相同。 |
|||||||||||||
|
奧運對場地自行車照明標準 |
||||||
|
|
照度 |
照度平均值（最小值） |
||||
|
Ev.cam.min |
Eh.ave |
水平方向 |
垂直方向 |
|||
|
Emin/Emax |
Emin/Eave |
Emin/Emax |
Emin/Eave |
|||
|
全賽區 |
1400 |
見比值 |
0.7 |
0.8 |
0.7 |
0.8 |
|
比賽服務區 |
1000 |
0.6 |
0.4 |
0.4 |
0.6 |
|
|
終點線 |
1400 |
0.7 |
0.6 |
0.9 |
0.9 |
|
|
隔離區(護欄外） |
|
0.4 |
0.6 |
|
|
|
|
觀眾（C1，4,5號攝像機） |
見比值 |
|
|
|
0.3 |
0.5 |
|
Eh.ave.FOP/Ev.ave.Cam.FOP |
≥0.75和≤1.5 |
|||||
|
Eh.ave.SS/Ev.ave.SS |
≥0.5和≤2.0 |
|||||
|
FOP計算點四個面Ev最小值與最大值的比值 |
≥0.6 |
|||||
|
Ev.ave.C1.spec/Ev.ave.C1.FOP |
≥0.1和≤0.25 |
|||||
|
Ev.min.TRZ |
≥Ev.ave.C1.FOP |
|||||
|
均勻度變化梯度（最大值） |
||||||
|
UG-FOP（2m和1m格柵） |
≤10% |
|||||
|
UG-SS（4m格柵） |
≤20% |
|||||
|
UG-觀眾席（正對1號攝像機） |
≤20% |
|||||
|
光源 |
||||||
|
CRI Ra |
≥90 |
|||||
|
Tk |
5600K |
|||||
|
鏡頭頻閃-眩光指數GR |
||||||
|
固定攝像機的眩光指數 |
≤40 |
|||||
|
注：1.關于攝像機的位置，由電視轉播公司確定。 |
||||||
|
2.Ev.min為任意一點的最小值，而非最小平均值。 |
||||||
|
3.觀眾席--前12排坐姿高度傾斜計算平面，12排以后的照度平均遞減。 |
||||||
|
4.比賽場內與場地四周垂直相交的四個平面上任何一點的Ev.min與Ev.max與之比值應在0.6~0.9，垂直相交的四個面既可以垂直與場地的四邊，也可以與場地四邊成45°角 |
||||||
|
5.除有特殊規定，計算網格為1m×1m。 |
||||||
|
6.在轉播期間，不得在任何天然光入射。 |
||||||
|
7.奧運會期間該照度為最小值。 |
||||||
|
8.如果固定攝像機方向的最小垂直照度為1400lx，則移動攝像機方向上的最小垂直照度不應低于1000lx。 |
||||||
|
9.編寫與定義： |
||||||
|
TPA: 整個比賽場地，包括場地外的緩沖區域。 |
||||||
|
Cam: 攝像機，C1號攝像機為主攝像機。 |
||||||
|
Spec: 觀眾席。 |
||||||
攝像機位置
主攝像機安置在與賽道終點直道平行的主看臺上，此外，終點攝像機安放在中央橫軸延長線上和通常的終點位置（如短距離比賽）。附加攝像機安置在兩角用來轉播賽道的直線段，給出騎手的前視鏡頭（逆時針轉圈）。這特別適用于追逐賽。
布燈方式
室內自行車賽道一般安置在多功能體育館中，賽道照明中最好由平行于賽道，但不要其上方安裝成兩環（內環與外環）的泛光燈具提供，內外平行，但不在賽道上方。泛光燈具瞄準方向通常垂直騎手的運動方向。考慮到場地自行車賽道呈一定坡度的弧形，而不像田徑跑道那樣處于一個水平面。因此，每套燈內的配光和瞄準角度均能滿足賽道照明的要求，才能便弧形賽道上每一個點的光都是均勻的。
四．照明配電
1 甲級以上體育館、體育場、游泳館的比賽廳照明、主席臺照明、貴賓接待室照明、廣場照明和全部應急照明均應為一級負荷。
2 特級體育設施的比賽廳照明、主席臺照明、廣場照明和全部應急照明均應為特別重要負荷。
3 僅在比賽期間使用的照明宜設置單獨變壓器供電。
表7.1.3-1 常用光源功率因數
|
光源種類 |
用于負荷計算的功率因數 |
|
|
帶有無功功率補償裝置時 |
不帶無功功率補償裝置時 |
|
|
管形熒光燈 |
0.95 |
0.5 |
|
單端熒光燈 |
0.90 |
— |
|
金屬鹵化物燈 |
0.90 |
0.5 |
|
白熾燈 |
1.0 |
|
|
鹵鎢燈 |
1.0 |
|
7.1.9 4000座以上的體育館和15000座以上的體育場應預留多功能使用的備用電源回路。
7.2照明控制
1 可以對全部比賽廳照明燈具進行任意編組和控制；
2 控制主機內應能預置不少于4個不同的照明場景編組方案；
3 在集中控制屏上顯示全部比賽廳照明燈具的工作狀態；
4 在集中控制屏上顯示主供電源和備用電源的電氣參數；
5 在集中控制屏上顯示各分支路干線的電氣參數；
6 電源、配電系統和控制系統出現故障時發出聲光故障報警信號；
1 可根據電源的參數變化發出指令調節照明配電系統的電氣參數，以保證穩定的照明效果并延長光源和電器附件的使用壽命；
2 對部分燈具配備調光功能，以滿足不同的功能需求；
3 對部分燈具配備軟啟動功能，延長光源和電器附件的使用壽命；
4 自動監測系統諧波，并輸出控制信號；
5 系統運行記錄。
1 控制回路分組不僅要滿足不同比賽項目的要求，同時要滿足不同照度要求時的合理分配；
2 當比賽場地有自然光照明時，控制回路分組方案應與其協調；
3 每個分支回路照明裝置數量不宜超過8個，且單相電流不宜超過
4 不同分支回路不宜附設在同一線管內。
